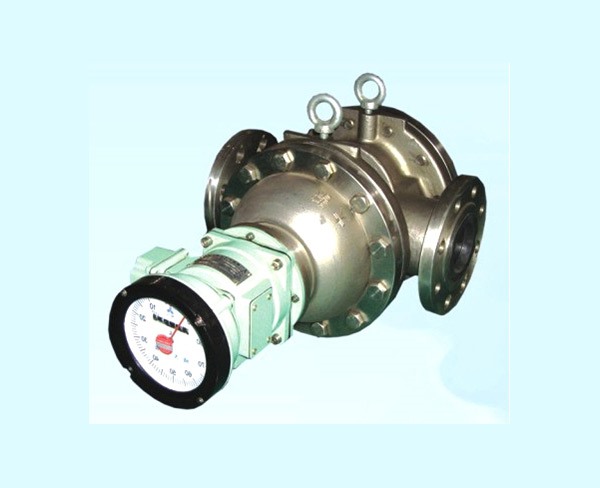

螺旋转子流量计是目前一种最新型的容积式流量计，由于采用一对特殊齿形的螺旋转子，因而它具有无脉动、噪音低、高精度、高可靠性、流量大、环境适应性强等显著特点。流量计可以选用不同的材质制造，广泛应用于石油、化工、轻工、焦化、冶金和码头等部门的贸易计量和工程管理控制。

螺旋转子流量计具有现场指示、字码直接读数，可带机械式指示回零计数器。并可输出脉冲频率或4-20mA流量信号，供计量显示仪表及计算机处理，从而实现管理流量，远距离集中计量控制。

相关标准及认证：

执行产品标准：JB/T9242-1999《容积式流量计通用技术条件》；Q/JD2.004-2010《液体容积式流量计》。

计量器具生产许可证：皖制01000018号。

法兰标准：GB/T9113.1-2000

计量特长：

² 螺旋转子在计量腔内等速回转，等流量。

² 运转平稳、噪音低、震动小、寿命长。

² 对粘度变化不敏感，尤其适合粘度较大的液体流量测量。

² 相对于其它容积式流量计，外形尺寸小，流量排量大，压力损失小。

² 安装容易，适应性强，流量计前后无需直管段。

工作原理：

螺旋转子流量计隶属新一代容积式流量计，是以麻花螺旋转子的齿槽和计量箱组成计量腔作为测量室，一对转子每转动一周，可从进口输出8倍计量腔的体积容积。因此，螺旋转子的转数与流体累积流量成正比，通过磁性联轴器和一系列齿轮组成的减速机构，传到表头计数器，并通过传动机构，把流量信号转化为电信号，供计量显示系统使用。计量工作原理见图所示。

结构：

螺旋转子流量计主要由壳体、一对螺旋转子、磁性联轴器、调速器、计数器及电发讯器等装置组成。

技术参数：

1、公称通径（mm、DN）：25、50、80、100、150、200、250、300、350

2、准确度等级：±0.2%、±0.5%。

3、公称压力（Mpa）：1.6、2.0、2.5、4.0、6.4。

4、使用介质温度：（环境温度-41℃～+50℃）

   -20℃～+60℃、-20℃～+80℃、-20℃～+200℃（加高温散热器）、

5、介质粘度（mps）：0.3～3500

6、防爆等级：ExiaⅡCT5，ExdⅡCT6

7、流量计材质：不锈钢、铸钢

型号选择：

1、 国产品牌型号：精大（合肥）

例：LLT-E  80.  2/ A5.  GF-Ⅰ.  J

LLT-螺旋转子；E-铸钢（说明：B-不锈钢）；80-DN80口径；2-PN1.6（说明：3-2.5；4-4.0）；A5-计数器；GF-Ⅰ-光电发讯器；J-精度等级0.2（不标则表示精度为0.5%）。

说明：材质有碳钢、不锈钢

2、 进口品牌型号：奥巴尔（OVAL、日本）

例：UF-Ⅱ-80

    UF-Ⅱ-螺旋转子流量计；80-DN80口径

     说明：材质只有碳钢。
